| DNE-2183 偶極子調頻天線 |
 |
| 產品概述 |
| 天線系統各項指標符合《GY/T 5088-2013? 電視和調頻廣播發射天線饋線系統技術指標及測量方法》標準 |
| 制作材料和工藝 |
①天線材料:天線內導體、饋電系統等于或優于黃銅材質；外導體材質等于或優于304不銹鋼，外導體壁厚≥2mm；反射板可承受安裝工人踩踏，管徑及機械強度保證承受風速≥200 公里/小時不造成變形或損壞；可在暴風雨氣象條件下保證正常工作。
②功率分配器材料：外導體（功率分配各接頭）為一體焊接而成，不采用螺栓連接，外導體主管采用φ80*2mm 黃銅管，輸入及輸出連接頭采用H62黃銅，連接法蘭鍍亮鎳，且作退火工藝處理，以防止使用過程中出現裂縫，外表面鍍鎳處理后；內導體為H62黃銅并鍍銀處理。功分器用的連接螺栓，為304不銹鋼螺栓，并作防松動處理。功分器在鐵塔上的固定要求上下垂直安裝，輸入輸出接口垂直朝上或朝下。功分器采用 90°移相器技術（四層天線系統）；輸入阻抗為 50 歐；
|
| 技術指標 |

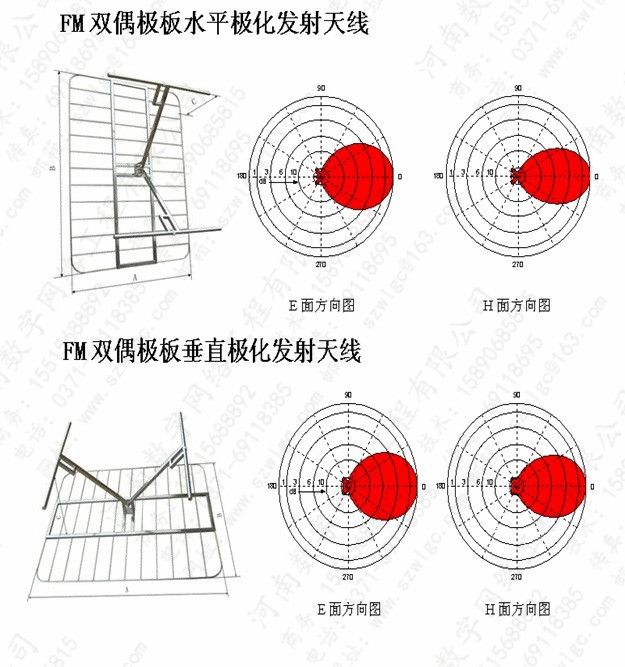

（1）*天線型式：雙偶極板
（2）*頻率帶寬：天線系統均滿足在87～108MHz內所有頻道的使用要求。
（3）*極化方式：水平極化或垂直極化（根據用戶要求）
（4）*天線方向圖：全向或定向
（5）*天線增益：增益G≥10.5dBd（八層四面）；
（6）*功率容量：≥10KW
（7）*輸入阻抗：50Ω
（8）*駐波比（在87～108MHz FM全頻段情況下的指標）：
在天線系統主變阻器輸入端（不含主饋線）≤1.15；
在天饋線系統輸入端（含主饋線）≤1.15
（9）*天線場型設計
①平面場型：全向不圓度＜士3dB；
②垂直面場型：根據天線和服務區的海拔高度情況設計主波束下傾 0.8～1.2 度（電氣下傾），并保證第一零點填充大于 10%；
（10）承受風速>200km/h；
（11）使用環境溫度：-40C°～ +70 C°；
（12）適應相對濕度：<95%, 結露，裹冰；
（13）可在暴風雨氣象條件下保證正常工作；
|
|
|
|
